Découpeuse laser

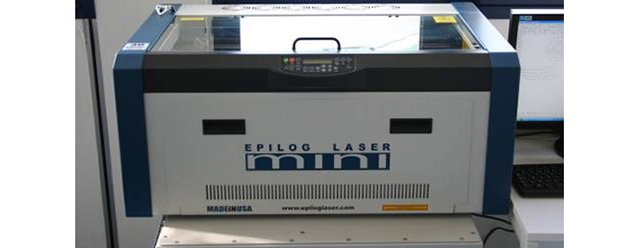

Notre découpeuse laser est une machine qui utilise un faisceau de lumière très concentré pour découper ou graver des matériaux. C'est une machine très précise, et rapide comparée à une fraiseuse ou une imprimante 3D par exemple.
Nous proposons un accès en libre service (c'est vous qui faîtes) pour les personnes abonnées ayant suivi le cours, et des prestations où c'est nous qui faisons pour vous pour toutes les autres.
Vous pouvez venir avec votre matière, où nous en acheter sur place.


Format de fichier

  • - utiliser du PDF vectoriel, avec mode de couleur RVB (pas de CMJN)
  • - de préférence utiliser une disposition en mode paysage
  • - il est possible d'utiliser des JPEG de bonne qualité uniquement pour la gravure
  • - on peut combiner gravure et découpe dans le même document
  • - laisser au moins 2mm de marge sur chaque bord de la plaque
  • - laisser au moins 0,5 mm entre deux pièces à découper, mais 1mm est plutôt suggéré pour les plastiques
  • - si vous utilisez Autocad, il est recommandé, pour des questions de compatibilité, de passer vos fichiers à travers Illustrator avant de venir nous voir (il suffit de les ouvrir et les enregistrer en pdf tout simplement).
  • - éviter de verrouiller les objets, d'utiliser les calques, ou d'utiliser plusieurs page par fichier
  • - éviter les traits en doubles car sinon le laser va passer plusieurs fois au même endroit
  • - utiliser le code couleur suivant :
    • - traits de découpe en rouge (RVB 255,0,0) et épaisseur de 0.01mm
    • - gravure de traits en bleu (RVB 0,0,255) et épaisseur de 0.01mm
    • - surfaces à graver en noir (RVB 0,0,0) sans épaisseur de contour

    Avant de venir

    - vérifiez bien la taille de notre machine (elle fait 610x305mm), de nos matériaux (notre stock est essentiellement en 600x300mm) , et des marges à respecter (voir ci-dessus)
    - assurez-vous que votre matériau est le plus plat possible
    - si vous souhaitez graver du cuir fin, il est fortement recommandé de le fixer (par exemple à l'adhésif double face) sur une planche de bois bien plane
    - nous ne fournissons PAS de planches de carton, d'aucune sorte
    - nous pouvons vous mettre à disposition sur place des outils pour que vous découpiez votre matières aux bonnes dimensions

Matériaux interdits

  • Sont interdits le PVC, le vinyle, le PTFE (Teflon), le polystyrène expansé, le polycarbonate, et tous les plastiques que nous ne pourrons pas identifier comme sûrs. Cette liste n'est pas exhaustive.

Matériaux non découpables ou gravables

  • Nous ne pouvons découper aucun métal avec notre machine, et ne pouvons pas non plus graver de PCB ou découper de la pierre. Toutefois, nous pouvons graver l'aluminium anodisé, graver certains métaux grâce à un produit de marquage spécial, et graver certaines pierres (granit, marbre, ardoise, ...)

Matériaux découpables et gravable

Matière Gravure decoupe
 Papier, carton X X
 Bois, contreplaqué, mdf    (=médium)
 Jusque 5 ou 6mm
X X
 acrylique (PMMA, aussi appelé Plexiglas) X X
 Miroir synthétique (acrylique) X X
Carton plume, carton mousse
(attention : la mouse jaunit et se contracte)
X X
 Polystyrène choc X X
 Acétate de cellulose X X
 Feutrine   X
 Textile (coton, polyester) X X
 Cuir X X
 Liège X X
 Mousse EVA, Depron, Mousse  PU X X
 Film de polyimide (ex : Kapton)
 Utile pour réaliser des  pochoirs pour CMS
  X
 Polyéthylène
 Fond beaucoup, limité à 3mm
X X
 Caoutchouc à tampons X X
 Plaque de magnets (spécial  laser uniquement) X X
 Aluminium anodisé X
 Verre, miroir X
 Pierre (notamment l'ardoise) X
 Autres métaux que l'alu  anodisé Non Non
 Fibre de verre, circuits  imprimés (FR4) Non Non

Applications de la découpe et de la gravure laser

Cette technique peut être utilisée pour beaucoup d'application différentes. Parmis celles-ci, on peut citer :

  • • Personnalisation d'objets (lecteur mp3, portable, objets publicitaires, ...)
  • • Pochoirs pour la peinture
  • • Pochoirs pour l'application de crème à braser
  • • Pièces de robots ou de chassis

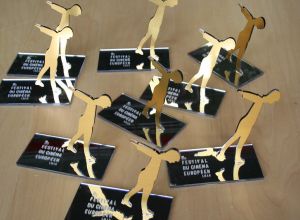

  • • Trophées et récompenses personnalisées
  • • Bijoux fantaisie
  • • Personnalisation de vêtements
  • • Réalisation d'autres machines
  • • Cadeaux personnalisés
  • Grille de ventilateurs d'ordinateurs
  • • Boîtiers sur mesure pour électronique
  • • Boîtiers d'ordinateur

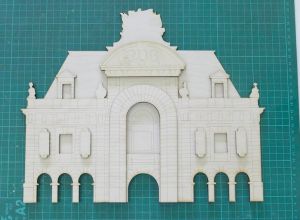

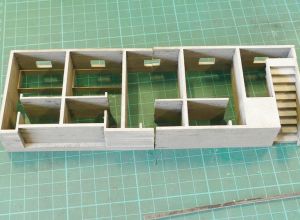

  • • Maquettes
  • • Lettrage et signalétique
  • • Décorations
  • • Prototypage
  • • Maquettes, miniatures
  • • Pièces artistiques personnalisées
  • • Carte de visites gravées
  • • Tampons

Logiciel utilisé

Corel Draw X5 est le logiciel installé sur le poste du laser et qui sert à transmettre le dessin à graver/découper. Il est en mesure d'importer depuis de nombreux formats de fichier. Nous avons généralement de bon résultats avec l'import depuis le pdf.
Note : nous avons essayé le très populaire logiciel libre de dessin vectoriel Inkscape dans sa version la plus récente pour "parler" au laser, et ça ne marche pas. La raison est qu'Inkscape, bien qu'il soit un logiciel de dessin vectoriel, envoie l'ordre d'impression en bitmap plutôt qu'en vectoriel.
D'autres logiciels sont connus pour être compatibles avec une graveuse laser : Adobe Illustrator et Autocad, mais nous n'avons pas de licence pour ces derniers.

Les marques citées sont la propriété de leurs détenteurs respectifs.

         Réserver la machine

Abonnés

2.5€ / 5mn


Non abonnés

Particuliers

Professionnels

5€/5mn

6€/5mn

Surface de travail maxi :
610x305mm
Epaisseur maxi pour les découpes :
5-6 mm bois, 10 mm mousses, 5mm plexi
Formats de fichier recommandés :
.CDR (Corel Draw) et .PDF

Tous les formats de fichiers

Matière :
Il vous est possible d'amener votre propre matière ou d'en acheter sur place.

Les matières disponibles
